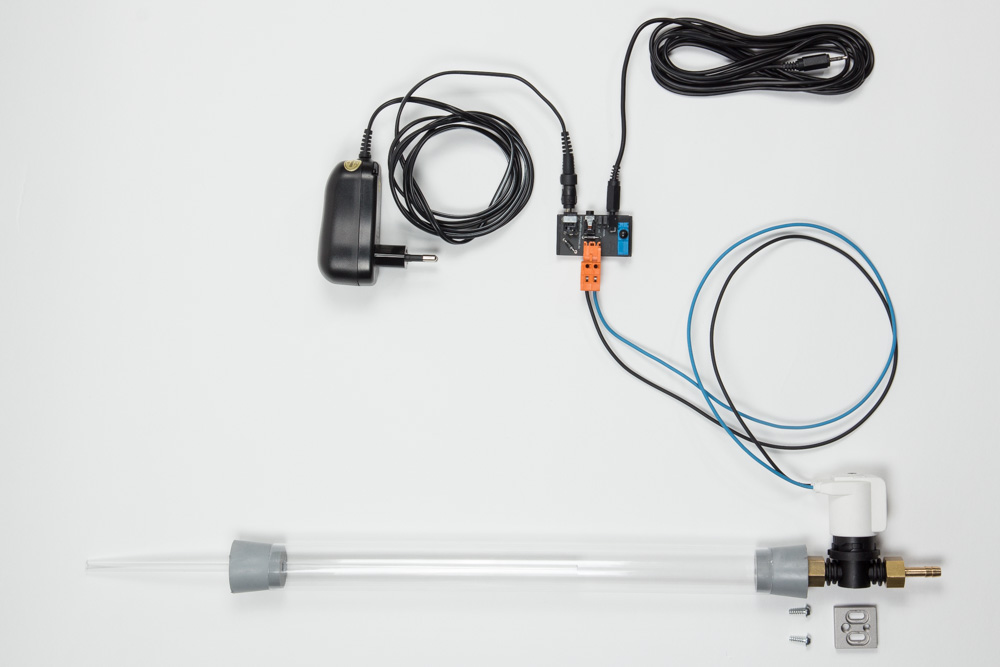

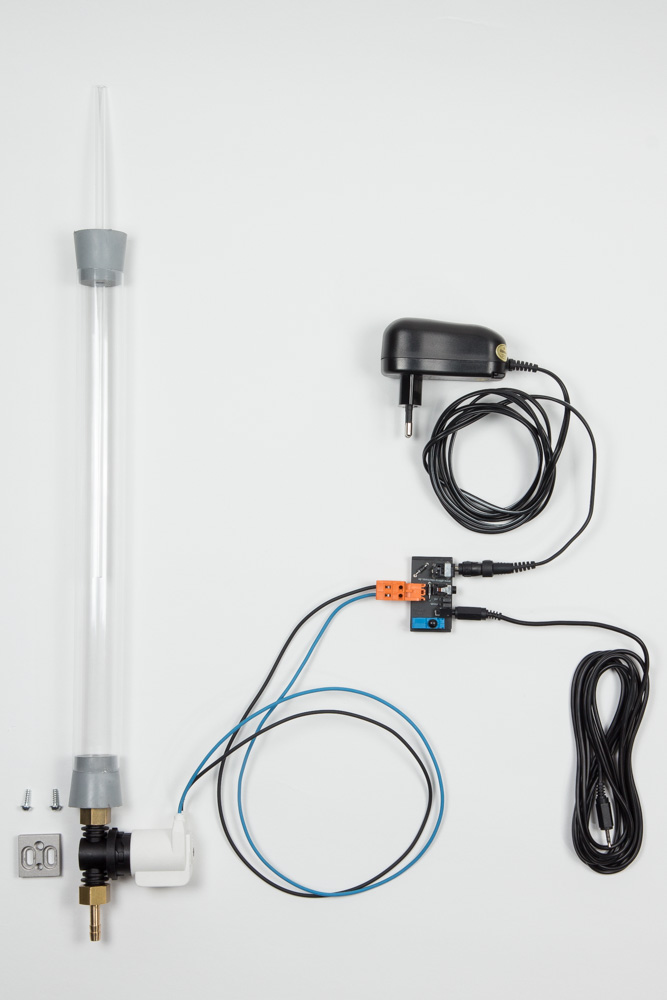

Lieferumfang: Set, bestehend aus Magnetventil mit Mariottescher Flasche, Anschlussplatine, Anschlusskabel und passendem Netzteil.

Der Tropfenspender kann von unserem Lichtschrankensystem Joker² oder dem drop-timer² direkt angesteuert werden.

Mit dem Tropfenspender können Tropfen-, Tropfen auf Tropfen Bilder (TaTs) oder andere Experimente mit Flüssigkeiten auf einfache Weise gemacht werden.

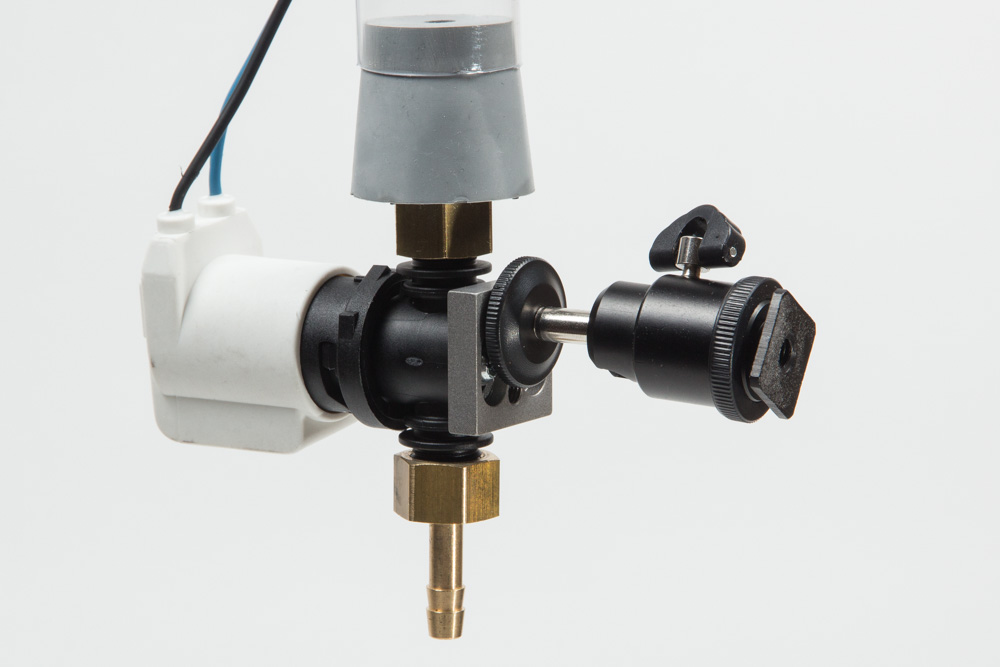

Das Prinzip der Mariotteschen Flasche sichert einen, vom Füllstand unabhängigen, konstanten Wasserdruck auf das Magnetventil und somit eine konstante Tropfengröße über die Zeit.

Der auf das Ventil wirksame Wasserdruck wird durch die Position des unteren Endes des inneren Rohres bestimmt. Er bleibt so lange konstant, bis der Füllstand dieses untere Ende unterschritten hat.

Durch Rausziehen oder Reinstecken des inneren Rohres in die Mariottesche Flasche, kann der Wasserdruck angepasst werden.

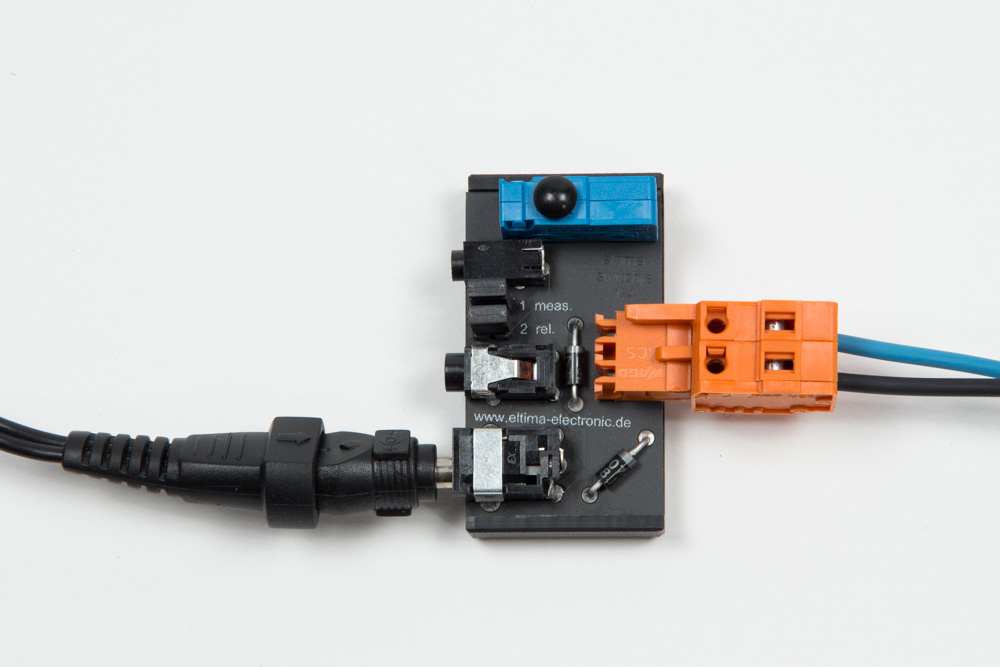

Über eine Anschlussplatine wird das Magnetventil verpolsicher mit dem Netzteil und der Lichtchranke verbunden. Ein Taster erlaubt das Betätigen des Magnetventils um Tropfen per Hand zu erzeugen oder zum Befüllen und Entleeren der Vorrichtung.

Wichtiger Hinweis: Per Hand erzeugte Tropfen sind nicht definiert. Deren Größe hängt von der Dauer des Tastendrucks ab.

Download: Bedienungsanleitung Tropfenspender

Download Tipp: Tropfenfotografie mit Joker²

Download Tipp: Tropfenfotografie drop-timer²

Technische Daten:

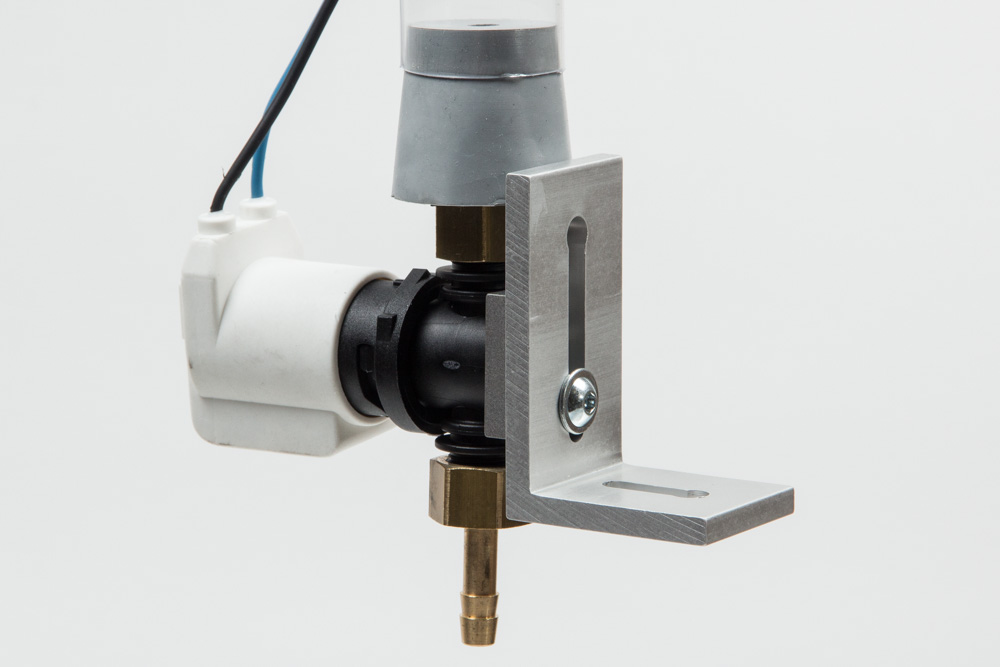

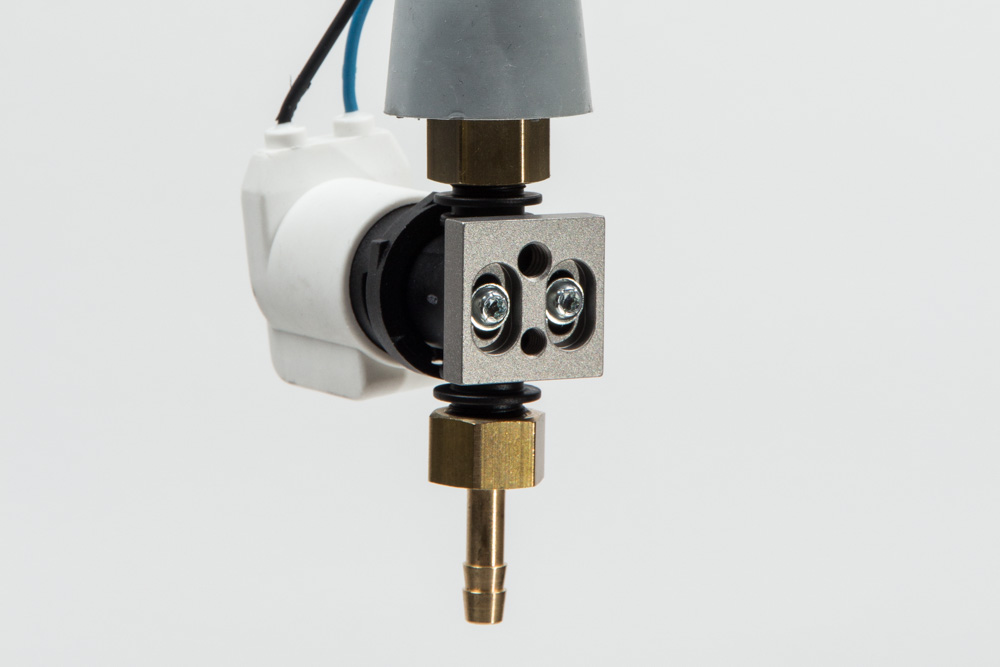

Magnetventil:
- Nennspannung Spule: 12 V DC
- Leistung Spule: 5,5 W
- Nennweite Ventilsitz: 2,2 mm

Mariottesche Flasche:
- Durchmesser Austrittsdüse: ca 4 mm
- Fassungsvermögen: ca. 150 ml
- max. Höhe Wassersäule: 200 mm

Wichtiger Hinweis: Hat Sie diese Seite zum Eigenbau eines Tropfenspenders inspiriert, beachten Sie bitte unbedingt unsere Hinweise zum Schalten von induktiven Lasten!
